SDJ Series ACIM Controller (3KW)
SDJ-seriens motorstyrenhet (3KW) produktbeskrivning
SDJ-serien AC-styrenhet är en drivrutin utvecklad för AC-elfordon i lågspänning.Som drivutrustning med hög tillförlitlighet och asynkronmotor med stort vridmoment, designad med fyra kvadranter vektorkontrollmetod, kan den kontrollera motorhastigheten och vridmomentet exakt.Den används ofta i ren elektrisk personbil, låghastighets A00-klass personbil, elektrisk sightseeingfordon, elektrisk sopbil, elektrisk logistikfordon, etc.
SDJ-seriens AC-styrenhet antar digital drivkontroll med DSP som kärna, och skyddsnivån når IP67.Styrenheten antar en asynkron motor med hög tillförlitlighet och högt vridmoment som drivenhet, som har egenskaperna för liten storlek, lätt vikt, hög tillförlitlighet och snabb respons.Med energiåterkopplingsfunktion för att öka körsträckan;och flera skyddsdesigner såsom begränsad ström, överström, övertemperatur, låst rotor, kortslutning, etc.
Funktioner
●Styrenheten använder tyska DSP, en internationell mainstream digital enhet som ett kärnkontrollchip, vilket hjälper till att bygga en bra plattform för motorstyrningsalgoritm.
●Genom att använda högeffekts MOSFET-röret för kraftenhet kan det realisera den effektiva energiomvandlingen.
●Flera säkerhetsskydd för CAN-gränssnitt och säkerhetscertifieringshantering av litiumbatteri BMS.
●Stöd kortslutningsskydd (fas – jord, fas – fas, fas – källa), överbelastning, övertemperatur, överspänningsskydd.
●En pålitlig och flexibel regenerativ bromsteknik kan förbättra körsträckan för att möta kundens behov, även i låghastighetskörningsstatus.
●Använder mikrorörelseteknik & långsam nedstigning och hill-holding-teknik för brant sluttning, kraftfullare klättringsförmåga, stabil hill-holding, starkare start.
●Använd utmärkt optimeringsalgoritm och frekvens 0 till 300 HZ för att minska brus och vibrationsamplitud.
●Perfekt felskyddsfunktion, summern påminner om alla typer av fel, det är bekvämt underhåll.
●Använder CAN-bus-teknik för att minska anslutna kablar, parametern kan justeras och den är programmerbar online.
●Antar kompatibel design för att göra volymen mindre och vikten lättare.Självlärande funktion, förenklar installationen och felsökningsstegen.
För bilföretag: enkel lastning, bekymmersfri efterförsäljning
●Stark anpassningsförmåga och självlärande funktion
●Berömda fabriksenheter, pålitlig kvalitet
●Självdetekterande fellarmfunktion
För användare: stark upplevelse, överseende galopp
●Körningen är mjuk, starten är stark och accelerationen är stark
●Stort vridmoment, stark klättringsförmåga, antisladd i backen
●Energiåterkoppling, öka marschräckvidden, öka batteritiden
Produkt: professionell design, omtanke
●Stabil prestanda
●Perfekt säkerhets- och skyddsdesign
Specifikation
| Kontrollmodell | SDJ-7,5KW | |||
| Elektrisk | Ingång (DC/V) | 72V | 96V | 144 V |
| Max strömutgång (AC/A) | 400A | 320A | 250A | |
| Märkströmutgång (AC/A) | 115A | 78A | 52A | |
| Max uteffekt (KW) | 30 | 30 | 30 | |
| Max frekvensutgång (Hz) | 300 | 300 | 300 | |
| Arbetsmiljötemperaturintervall (℃) | -30°C--+55°C | |||
| Förvaringsmiljötemperaturintervall (℃) | -40°C---+70°C | |||
| IP klass | IP67 | |||
| Isolerad prestanda | 72V/96V In- och utgång till skalet DC1000V, läckström 0,05mA, isolerat motstånd 20MΩ | |||
| 144V In- och utgång till skalet DC2100V, läckström 2,1mA, isolerat motstånd 1MΩ | ||||
| Styrenhetens effektivitet | 0,98 | |||
| Kylningsmetod | Naturlig kyla/luftkylning | |||
| Kontroll metod | Vektor kontroll | |||
| Motortyp | Asynkron motor | |||
| Vibrationsstandard | GB/T2423 | |||
| Kommunikationsmetod | BURK | |||
| Vikt (kg) | 4 kg | |||

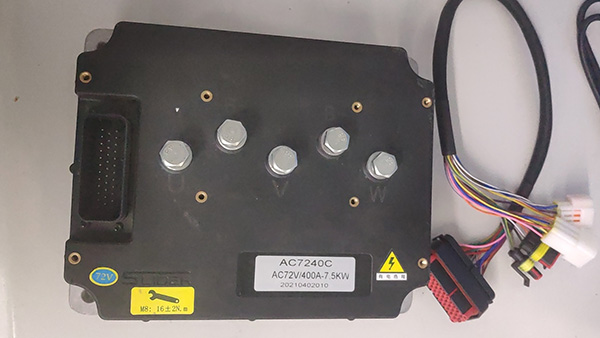

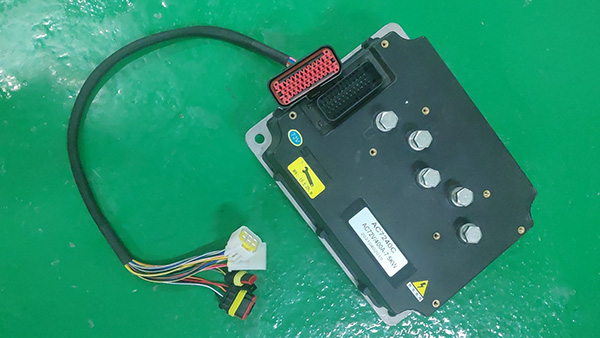

Produktfoto

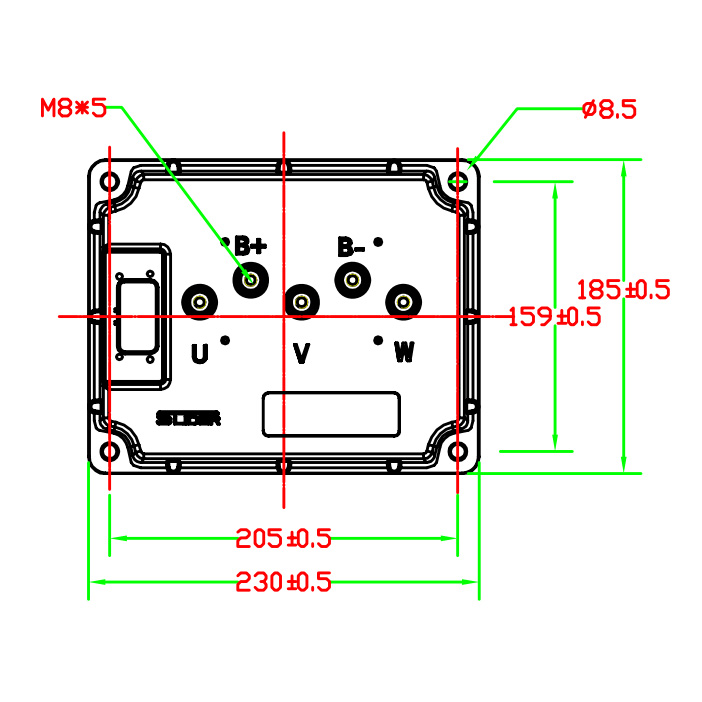

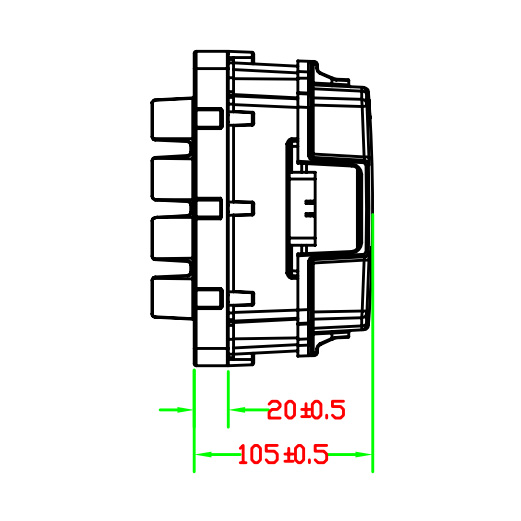

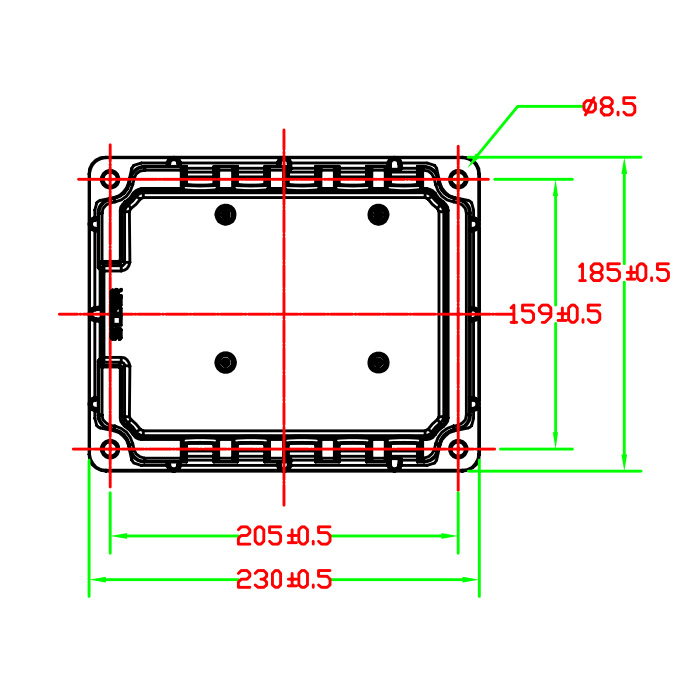

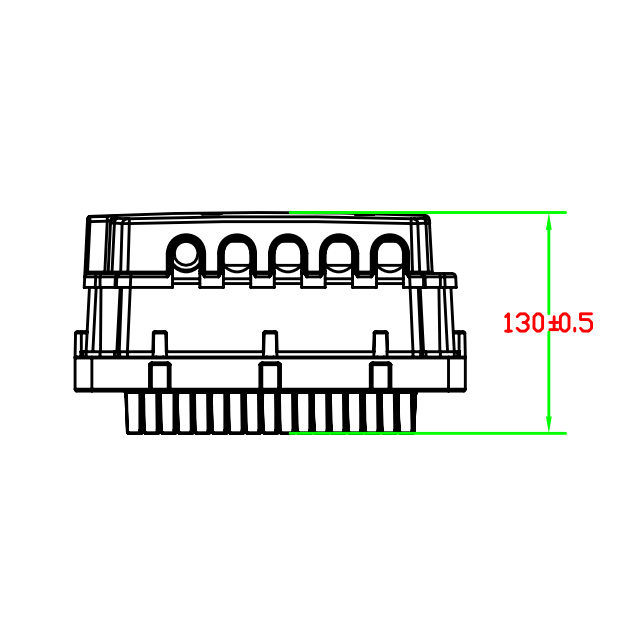

Måttritningar
